Водогрейные котлы на газообразном и жидком топливе

Назначение

Котлы водогрейные водотрубные КВа-ГН с рабочим давлением 0.3-0.6 МПа предназначены для получения горячей воды с номинальной температурой 95°С (115°С). Котлы используются для нужд отопления и горячего водоснабжения объектов промышленного и бытового назначения. Котлы предназначены для работы  в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды.
Виды топлива:  газ, мазут, дизельное топливо.

Преимущества

• оптимальный объём топочной камеры для полного сгорания топлива;
• высокие скорости дымовых газов и теплоносителя;
• не требуют подготовки воды;
• взрывобезопасны;
• малые габариты.

Устройство и принцип работы

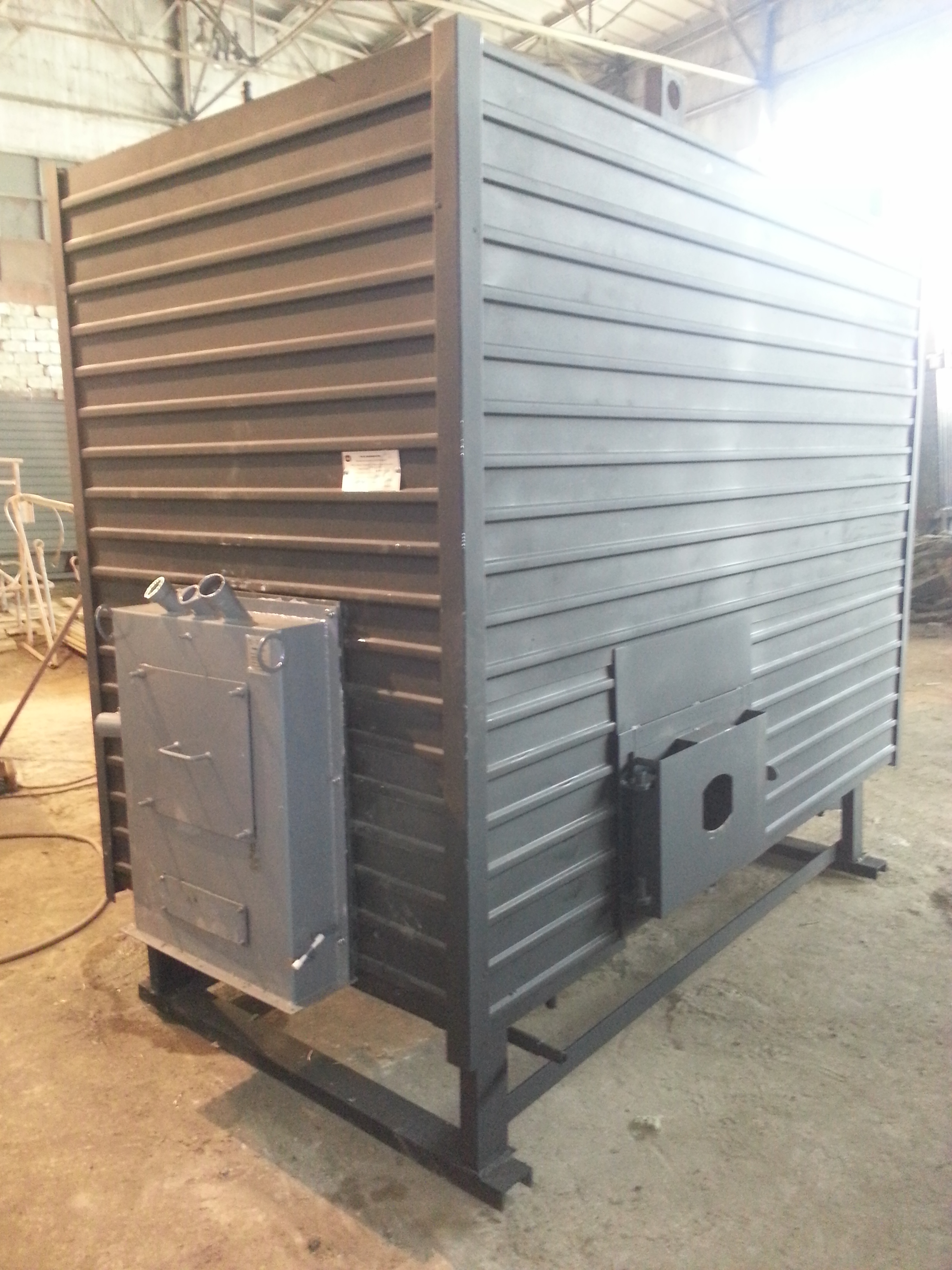

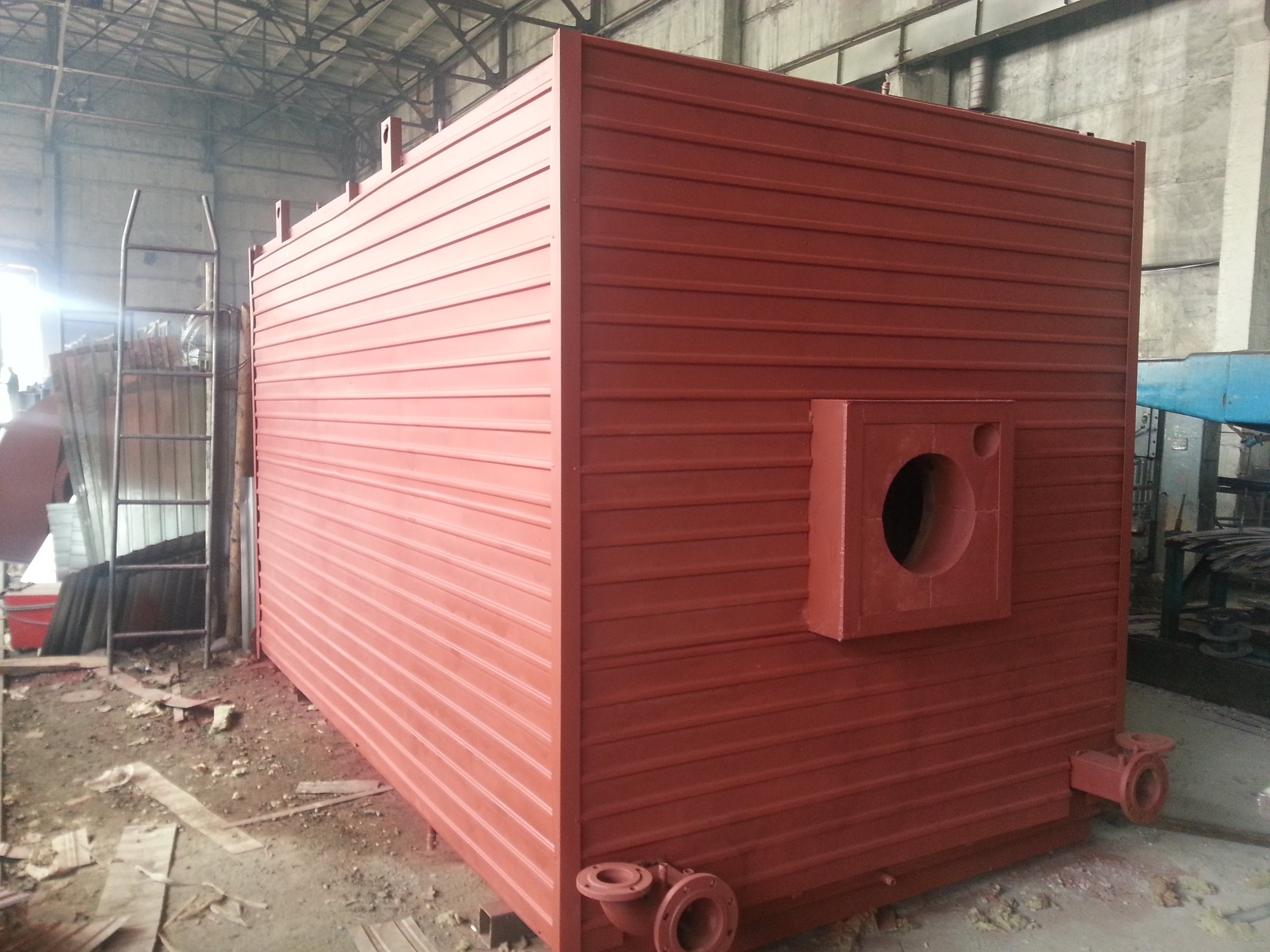

Основным элементом котла является блок котла. Блок котла представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры,  и конвективной поверхности нагрева. Топочная камера состоит из труб 57*3.5мм. Конвективная поверхность нагрева состоит из змеевиковых пакетов, выполненных из труб 32*3.5мм, которые расположены в шахматном порядке. Над конвективной частью расположен люк для осмотра и чистки и взрывной клапан. Под конвективной частью находится бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

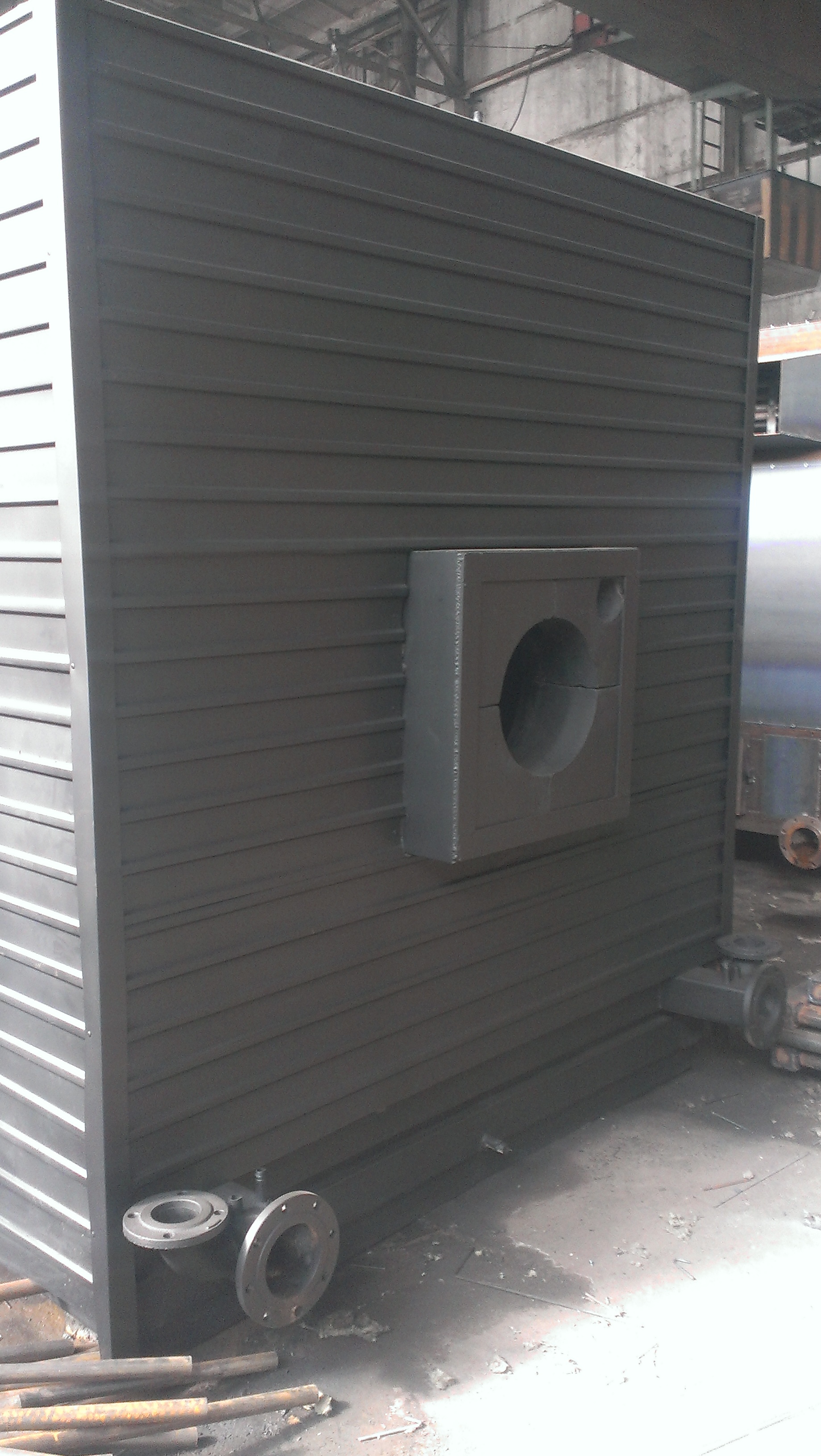

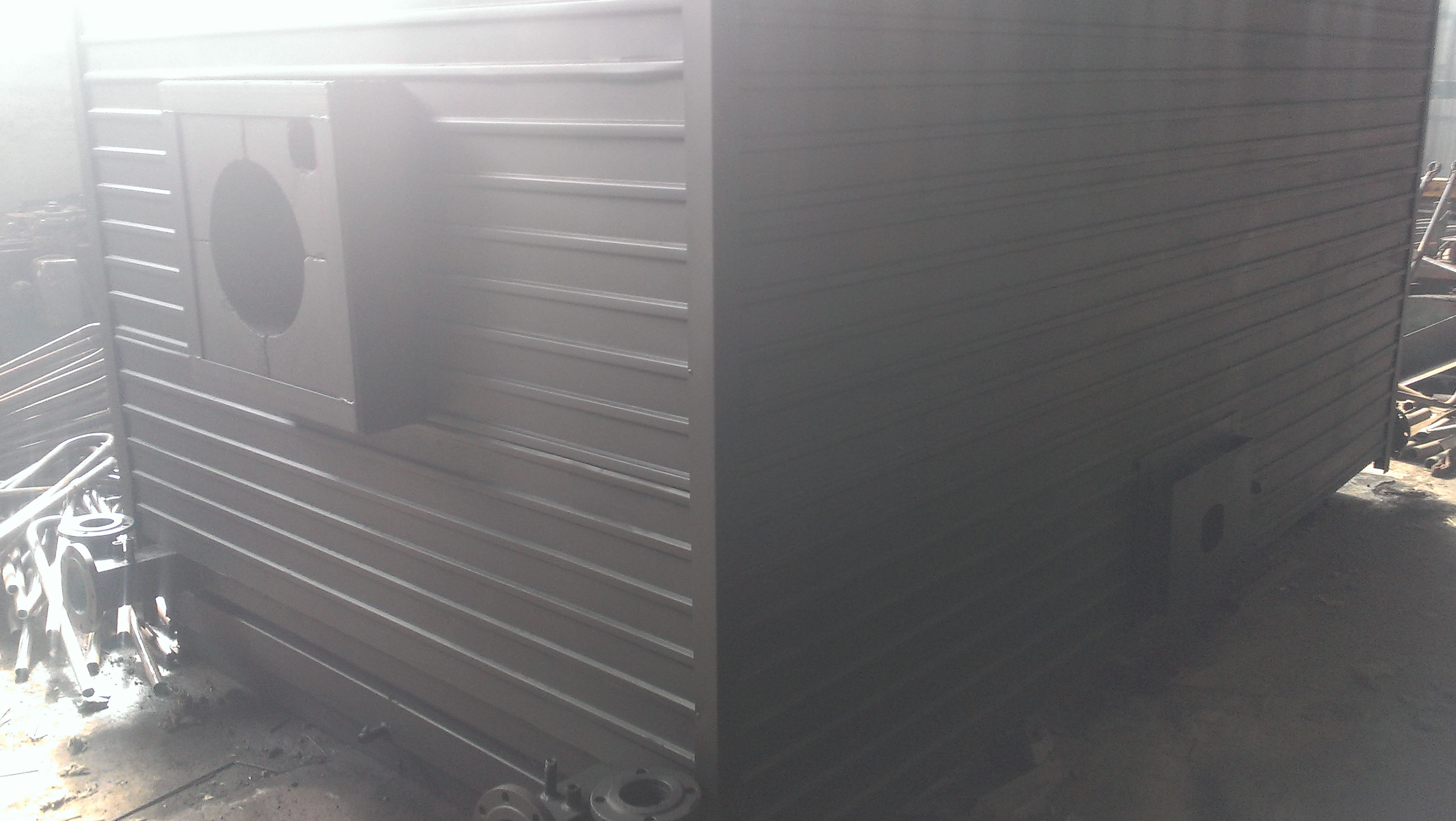

Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, съёмная декоративная обшивка изготовлена из тонколистового окрашенного стального проката. Отвод газов производится через газоход, расположенный на задней стенке котла.

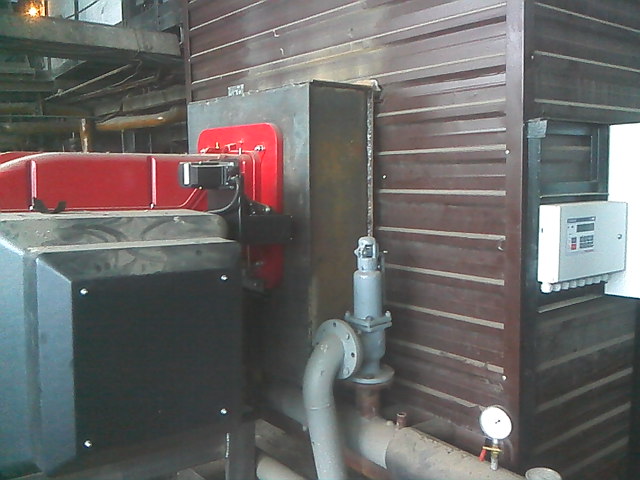

Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры. Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.

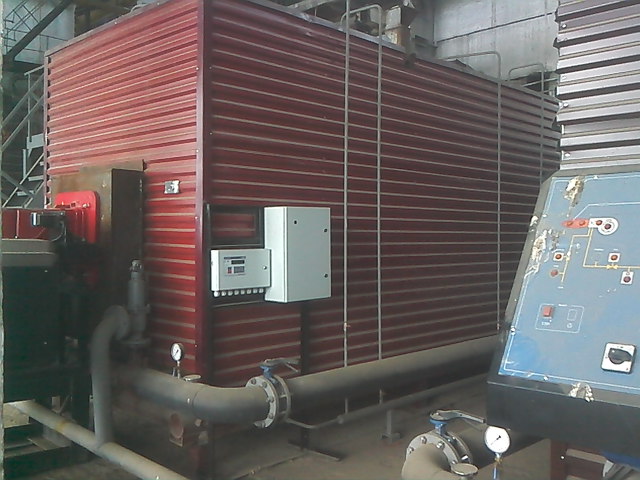

Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла. Котёл работает с уравновешенной тягой, которую создают дутьевой вентилятор и дымосос.

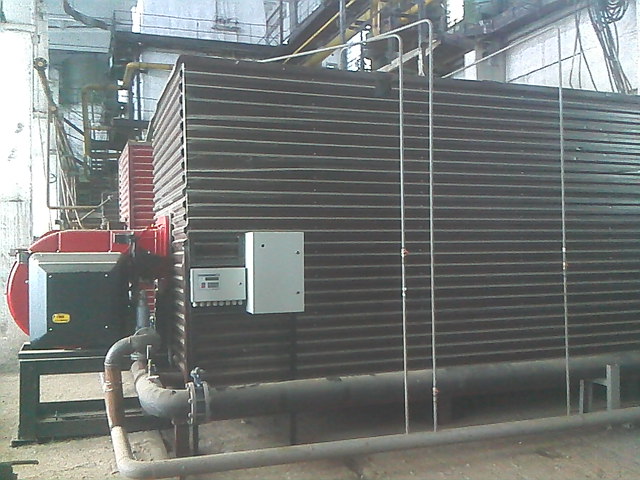

Газовые и жидкотопливные водогрейные котлы КВа комбинируются с различными видами горелочных устройств импортного и отечественного производства.
